PCB孔无铜不良品质问题解析(友联鑫)
Update:2019-03-11 View:3589
孔无铜属于pcb功能性问题,随着科技的发展PCB精度(纵横比)要求亦越来越来高,它不但给PCB厂带来的麻烦(成本与品质的矛盾),而且给下游客户埋下了严重的品质隐患!下面就此做简单分析,友联鑫线路板厂希望能对相关同仁有所启示和帮助!

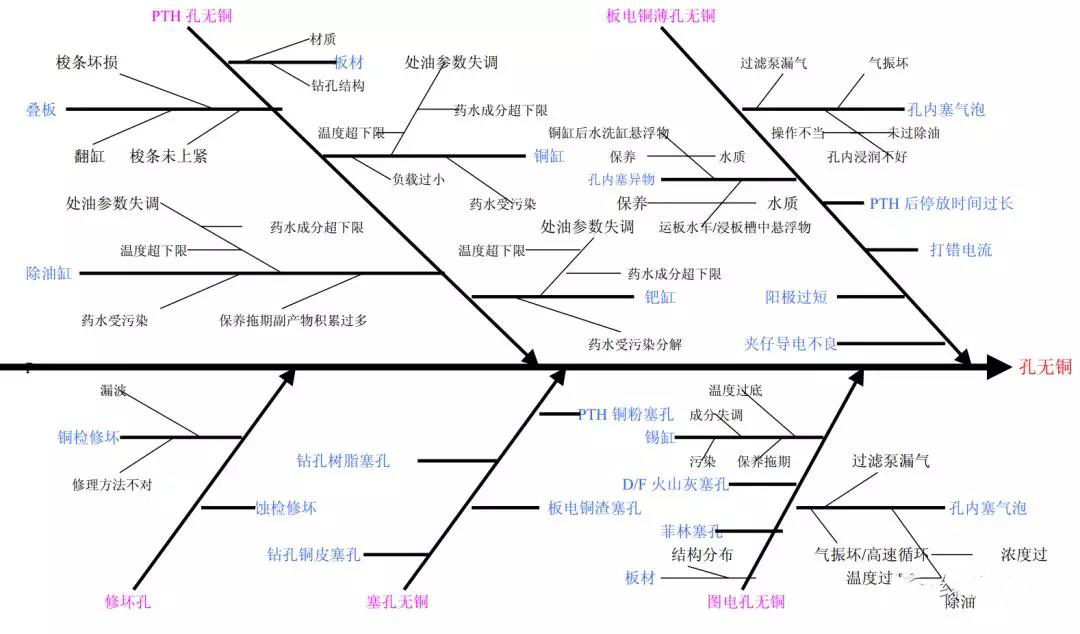

一、鱼骨图分析
二、孔无铜的分类及特征

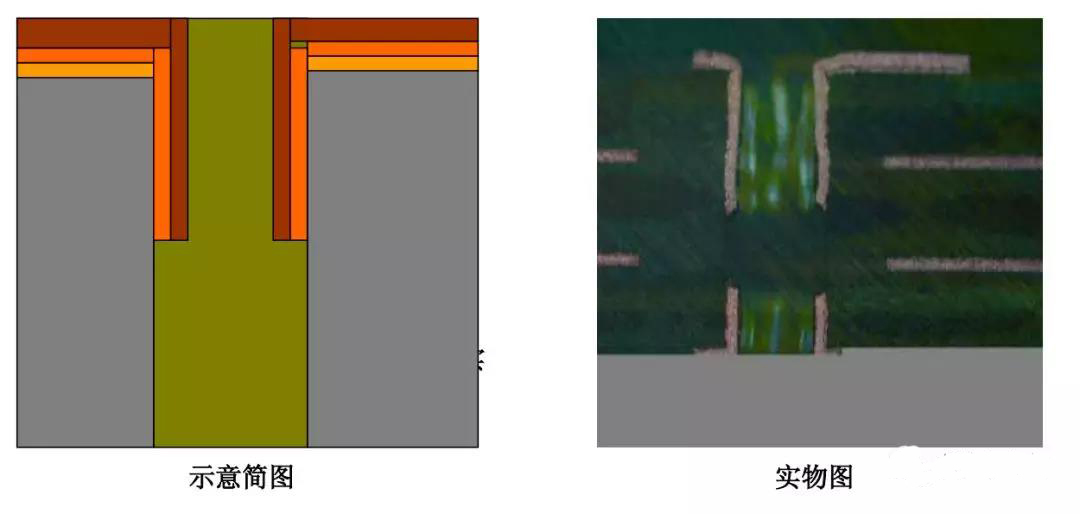

1. PTH孔无铜:表铜板电层均匀正常,孔内板电层从孔口至断口处分布都较均匀,图电后断口处被图电层包住。
2. 板电铜薄孔无铜:
(1)整板板电铜薄孔无铜―――表铜及孔铜板电层都很薄,经图电前处理微蚀后孔中间大部分板电铜都被蚀掉,图电后被图电层包住;
(2)孔内板电铜薄孔无铜―――表铜板电层均匀正常,孔内板电层从孔口至断口处呈递减拉尖趋势,且断口处一般处于孔的中间部位,断口处铜层左
右均匀性与对称性较好,图电后断口处被图电层包住。
3. 修坏孔:
(1)铜检修坏孔―――表铜板电层均匀正常,孔铜板电层无拉尖趋势,断口处不规则,可能出现在孔口也可能出现在孔中间,在孔壁上往往会出现粗糙凸起等不良,图电后断口处被图电层包住。
(2)蚀检修怀孔―――表铜板电层均匀正常,孔铜板电层无拉尖趋势,断口处不规则,可能出现在孔口也可能出现在孔中间,在孔壁上往往会出现粗糙凸起等不良,断口处图电层未将板电层包住。
4. 塞孔无铜:图电蚀刻后,有明显的物质卡塞在孔中,大部分孔壁被蚀掉,断口处图电层未将板电层包住。
5.图电孔无铜:断口处图电层未将板电层包住―――图电层与板电层厚度均匀,断口处齐断;图电层呈拉尖趋势直至消失,板电层超过图电层继续延伸一段距离再行断开。
三、改善方向:
1. 操作(上下板、参数设定、保养、异常处理);
2. 设备(天车、加料器、加热笔、震动、打气、过滤循环);
3. 材料(板材、药水);
4. 方法(参数、程序、流程及品质控制);
5. 环境(脏、乱、杂导致的变异)。
6. 量测(药水化验、铜检目视)。
