10层线路板打样电导体组（如上所述，需要至少两个导体：一个用于信号，另一个用于返回路径，通常是地平面）用于在其源和目的地之间连接信号被称为如果不能忽略信号从信号源传播到目的地所花费的时间，与较高频率的四分之一波长的时间周期相比，传输线（而不仅仅是互连）信号中的分量。

10层线路板打样传输线的两个非常重要的特性是其特征阻抗和每单位长度的传播延迟; 如果阻抗不是沿其整个长度控制，或者线路没有被正确的阻抗值终止，则会发生信号反射，串扰，电磁噪声等，信号质量下降可能严重到足以产生错误在传输和接收的信息中。

当信号频率（在模拟信号的情况下）或数据传输速率（在数字信号的情况下）较低（小于50 MHz或20 Mbps）时，信号从其源传输到其信号所需的时间与四分之一波长的时间周期或数字脉冲信号的最快上升时间相比，10层线路板打样PCB上的目标将非常小（<10％）。在这种情况下，可以通过假设目的地处的信号同时跟随其源处的信号来近似互连。在这种低速情况下，可以通过传统的网络分析技术分析PCB信号，我们可以忽略任何信号传播时间或传输线反射等。

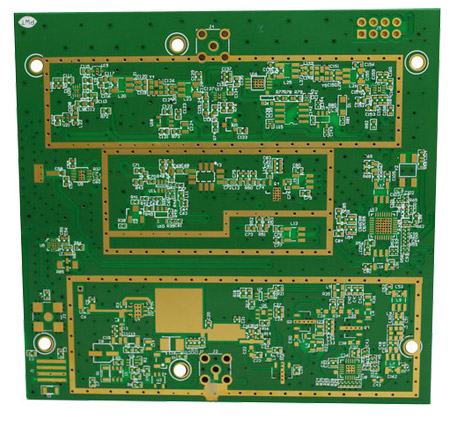

10层线路板打样与传输线阐述【友联鑫】

然而，当处理更高频率或更高数据传输速率的信号时，与波长的四分之一或最快脉冲上升时间相比，源和目的地之间的10层线路板打样PCB导体上的信号传播时间不容忽视。 。因此，不可能使用普通网络分析技术分析这种高速信号在PCB互连上的行为。需要将互连视为传输线并进行相应分析。
