| 成品尺寸(cm) | 最小线宽 | ||
| 板子层数 | 阻焊颜色 | ||
| SET数量 | PCS数量 | ||
| 板材类型 | 板料 | A级料 | |
| 字符颜色 | 焊盘喷镀 | ||
| 板子厚度(mm) | 过孔处理 | ||
| 成品铜箔厚度 | 测试方式 | ||
| 需要发票 | 成型方式 | ||
| 工程费(元) | 单PCS价格(元) | ||
| 模具费(元) | 每平米(元) | ||
| 测试费(元) | 总面积(m) | ||
| 订单税金(元) | 订单费用(m) | ||
| 合计价格(元) | |||
| 其他数量: | |||||||
| 成品尺寸说明： |
|
一、成品尺寸指的就是贵司交货的PCB外形尺寸范围（长*宽）单位CM，如：单个圆板交货即为圆板直径；拼板或套板出货即为拼板或套板的整体尺寸；外形不规则如三角型或其它异形板，就是PCB最大的有效外形范围。
二、PCB外形加工生产均是有公差控制，常规外形公差为+/-0.15MM，如您对公差有特殊要求，一定要提出并在我们的备注栏进行注明，没有注明的则视为认同公示的常规公差。
三、成品尺寸≥60CM只能选择做线宽线距<0.3mm工艺，且最大尺寸不能超过120CM。
四、成品尺寸≥60CM，测试方式不能选择飞针。只能选择目测或者电测。
| 售后投诉 |
|
| 售后投诉 |
|
|
|
| 下单必看 |
|
① 下单之前先完善贵公司系统档案资料。操作流程：客户资料→修改客户资料 ② 下单之前确认好资料，一定要按资料实际工艺相对应下单（自动线工艺：线宽线距≥0.3MM ;曝光工艺：线宽线距<0.3MM） ③ 订单交期以贵公司确认货款之前算起，确认订单无误后，建议尽快安排货款，避免耽误交期 ④ 订单确认后，我司安排下单生产后就不能更改资料。如取消不生产产生的费用一律按成品费用计算 ⑤ 再次购买订单，凡是工艺有更改的，一律要重新下单，按新单操作
1. 成品尺寸=出货尺寸：长*宽（cm）（有工艺边的含工艺边）拼板方式：即出货尺寸的拼板个数。 如图所示：成品尺寸20*10/4(cm) 拼板方式：2*2
如图所示：成品尺寸20*10/1(cm)拼板方式1*1
2. 板子数量单位（set） eg：下单尺寸15.8*25.6/6，贵司要求数量3600pcs，在线数量填写：600set。（3600/6=600）
3. 铜箔厚度费用：自动线工艺：线宽线距≥0.3MM，不做成品2oz。 曝光工艺：线宽线距<0.3MM，只有1.6可以做成品2oz。成品2oz比1oz加收120元/㎡.
4. 字符颜色费用，除了绿油其他颜色另加收15元/㎡。 自动线工艺单面字符不收取费用，双面字符加收5元/㎡（因双面字符需要制作两个网版）单双面的选择。下单确认好资料是几面字符，如果是双面字符，只需要做一面，可以选择单面字符，然后再备注栏说明清楚只做哪层字符（顶层/底层）
5. 独立孔属性：
a. 自动线工艺下单板内独立孔选择做有铜孔，与成型方式无关，不需收取任何费用。
b. 自动线工艺下单板内独立孔选择做无铜孔，成型方式：铣边，则收取20元/㎡。
c. 自动线工艺下单板内独立孔选择做无铜孔，成型方式：模冲，视板内独立孔位置及孔径等情况，由友联鑫判定是否收取二钻孔费用。
6.过孔处理：友联鑫PCB提供三种过孔处理方式：1.过孔开窗 2.过孔盖油 3.过孔塞油（塞油另加收20元/㎡）由具体情况根据您提供的做板文件类型做如下规定：如您提供的是Gerber做板文件过孔处理栏位选定的内容将视为无效，我们工程会以Gerber文件为准处理资料如您提供的是原文件并且有定义过孔属性，我们工程会按照过孔处理栏位选定的处理方式处理资料。附图：
a. 过孔开窗（孔环表面无油墨覆盖露出锡面）
b. 过孔盖油（油墨覆盖表面焊盘）
c. 过孔塞油（孔径≤0.5mm 油墨堵孔不透光）
7.成型方式：四边形（外形规则）选择铣边，非四边形(外形不规则)选择：模冲。均不收取费用。 非四边形选择：铣边，则加收20元/㎡。外形复杂超出标准，按我司实际审核成本算。 模具的计算方式：板子（长+宽）cm*60元。最低消费1500元。 测试架计算方式：最低消费1000元。资料测试点数超出此范围按我司实际审核为准。 测试/成型方式：如果是共用之前资料的测试架，可以选择共用的订单即可。
8.贵公司下单与我司工艺要求冲突，有特殊要求，需要在备注栏备注信息。 eg:工程做好资料需要贵公司确认再生产。资料是双面字符，只需要做一面（顶层/底层）。以及独立孔的备注说明。
1.PCB订单确认，贵公司提交订单过来由友联鑫审核部门进行审核。如果审核不通过的，可以查下什么原因不同，再次进行修改订单，然后提交审核，审核确认通过后，直接付款即可。审核订单有疑问可以直接联系审核人员。 注：返单取消后不能修改，新单才可以修改。eg：
A. 最小线宽
B. 最小线距
C. 线路IC距离IC设计（保留阻焊桥）
D. 线路到贴片（SMD)距离
E. 线路网格状铺铜要求
A. 最小钻孔/孔焊环以及孔焊环到线路距离设计标准
B. 钻孔到钻孔最小距离
A. V-CUT/铣边到板内导线距离设计标准
B. 我司V割余厚深度默认以下标准，不接受V深V浅之说，有特殊要求请提供明确参数。
A. 焊盘（SMD）开窗大小及开窗到铜皮距离设计要求
A. 字符大小及字符到焊盘距离设计要求

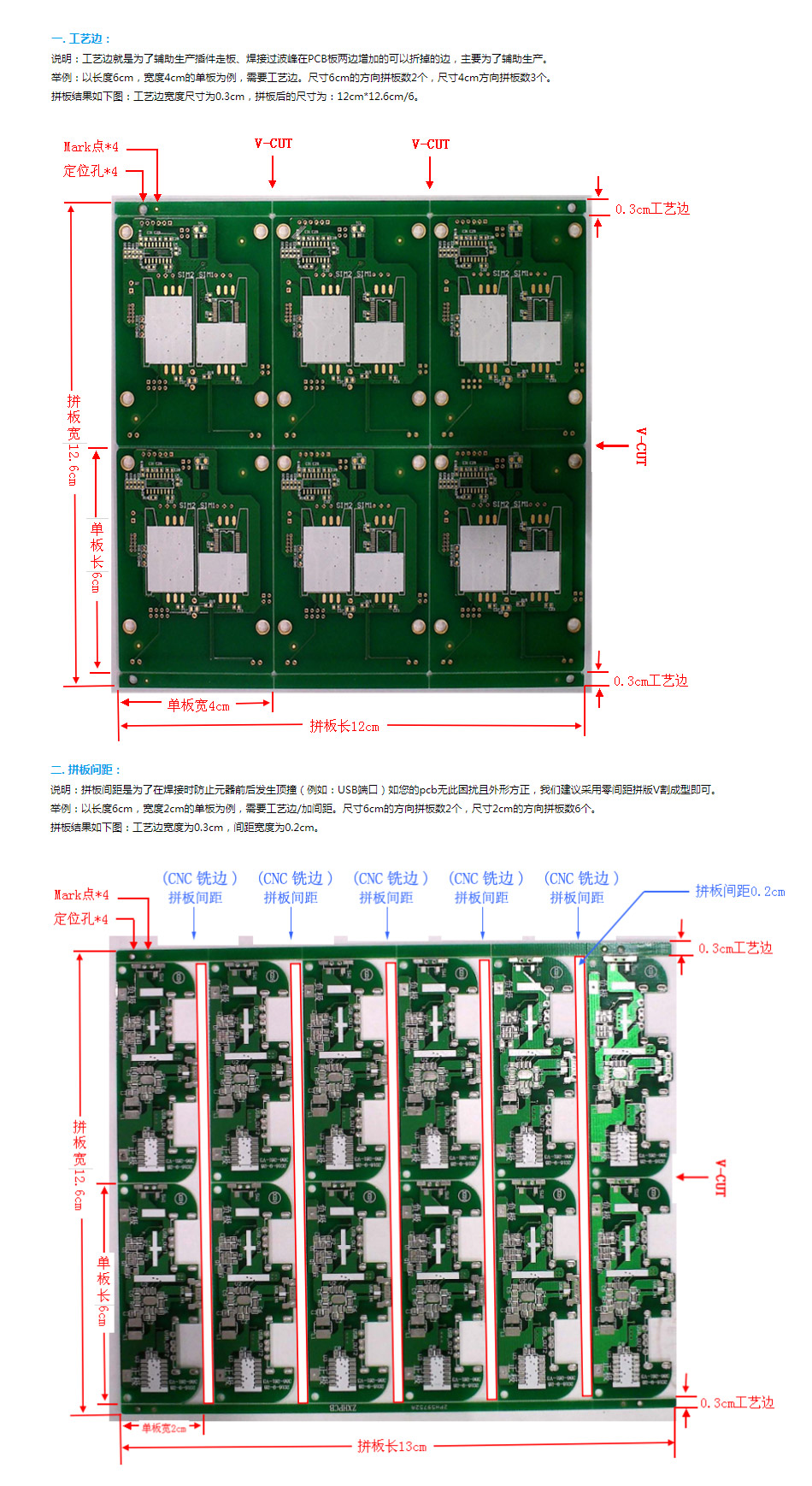

说明：工艺边就是为了辅助生产插件走板、焊接过波峰在PCB板两边增加的可以折掉的边，主要为了辅助生产。
举例：以长度6cm，宽度4cm的单板为例，需要工艺边。尺寸6cm的方向拼板数2个，尺寸4cm方向拼板数3个。
拼板结果如下图：工艺边宽度尺寸为0.3cm，拼板后的尺寸为：12cm*12.6cm/6。
说明：拼板间距是为了在焊接时防止元器前后发生顶撞（例如：USB端口）如您的pcb无此困扰且外形方正，我们建议采用零间距拼版V割成型即可。
举例：以长度6cm，宽度2cm的单板为例，需要工艺边/加间距。尺寸6cm的方向拼板数2个，尺寸2cm的方向拼板数6个。
拼板结果如下图：工艺边宽度为0.3cm，间距宽度为0.2cm。
PCB设计金属化圆孔或槽孔（SLOT）超出成型线以外即板外的情况，友联鑫视为半孔工艺板类型，默认需要做半孔处理。
因成型时铣刀高速旋转，经过半孔位置会出现卷铜皮、铜屑毛刺、掉铜皮（铣刀拉扯掉）、甚至导致孔无铜等问题。 为解决金属半孔此类不良问题保证产品质量，需在正常生产流程基础上添加蚀刻前处理（钻/铣）半孔工序，因此加大了生产成本， 友联鑫规定按以下情况收取费用：
PCB资料设计图
注释：实物图为经过半孔处理的板子孔口平整光滑无残铜为合格板
PCB设计金属化圆孔或槽孔（SLOT）接近成型线即板边的情况，友联鑫均视为破孔工艺板类型，默认不做特殊处理正常生产。
因成型时铣刀高速旋转，经过距离板边较近或超出板边的金属化圆孔或槽孔（SLOT）位置时会出现轻微卷铜，孔边缘铜屑毛刺等问题。 针对破孔问题友联鑫规定按以下情况处理： 1.接受破孔：可根据自身产品定位及功能影响等方面考虑。接受破孔即表示您同意破孔所产生的不良问题（包括：轻微卷铜，孔边缘铜屑毛刺） 2.不接受破孔：需要修改资料保证孔到板边的安全距离。（注：具体资料修改，友联鑫可提供指导性建议方案供您参考，）
PCB资料设计图
注释：实物图反映了金属孔超出板边后均会有不同程度的破孔问题
PCB资料设计图
注释：实物图反映了金属孔超出板边后均会有不同程度的破孔问题
倒角角度范围：45°公差土5°
倒角深度：0.8-1.2MM
注：a = 45+/-5度
L = 0.8-1.2MM
铣边成型：板边光滑无披锋，常规公差±0.15MM，速度慢，适用样板及中小批量成型铣边外形规则四方四正无内槽的不收费，不规则有内槽的以系统实际收费为准。 模冲成型：板边会有披锋，常规公差±0.15MM，速度很快，适用批量成型开模一次性费用，返单资料无更改成型不收费。费用与板子尺寸和外形设计有关，具体以系统报价为准。
因锣刀是圆形的，铣边直角位置无法精确锣出，会有一定的圆角位。如果对此要求严格的客户一定要在订单上注明清楚！ 友联鑫会根据订单备注内容保证外形直角位，如无特别说明一律视为接受外形铣边非直角留圆角位处理。
图1说明：为正常铣边成型的成品效果图，内槽直角边无法完全铣到位留有圆角
附图2说明：为模冲成型的成品效果图，内槽直角边完全成型到位
TO:业务/市场 丝印自动线工艺生产，无铜孔需走二钻工序，附加费用20元/㎡。订单未收取费用情况下，不能添加锣板辅助孔，因此存在夹角位铣边不到位造成的外形凸出问题影响客户封装。考虑工序时效及生产成本，保证产品质量，针对此问题现做如下规定： 1.订单选择开模成型或独立孔选择做无铜（可忽略此问题） 2.订单选择锣板成型夹角位统一采用较小规格锣刀成型 在铣边费基础上另外（+10元/㎡） 注：此方案不能完全保证外形夹角铣边到位，只是尽可能减小夹角位外形凸出问题。处理后外形凸出0.4-0.5MM（不做处理外形凸出至少0.8MM） 3.客户接受夹角位铣边不到位外形凸出问题或者接受辅助孔有铜并备注下单（不产生费用）
注：如图所示“绿色三角形”示意效果为铣边成型无法洗出的位置，接受铣边不到位即代表认同此图所示参数。
注：外形夹角位置钻金属化辅助铣边孔，孔口成型后会出现卷铜情况，如图所示，接受即代表认同此图所示效果。
| 必填内容 |
|
| 成品尺寸(CM) | X （单位：CM 成品尺寸：长X宽） |
| 拼板方式 |
|
|
工艺边加 CM
友联鑫自由拼板默认在长边添加两条工艺边 "0cm"表示不加工艺边 |
|
|
间距加 CM
友联鑫自由拼板会根据单板外形结构
"0cm"表示拼板不留距离 |
|
| X |
| 必填内容 |
|
| 板子层数 |
|
| 必填内容 |
|
| 板子数量 |
（SET）
注：出货数量允许按订单数量±3％！ |
| 必填内容 |
|
| 板子厚度 |
|
| 必填内容 |
|
| 焊盘喷镀 |
|
| 必填内容 |
|
| 最小线宽线距 |
|
| 必填内容 |
|
| 成品铜箔厚度 |
|
| 必填内容 |
|
| 阻焊颜色 |
|
| 必填内容 |
|
| 字符颜色 |
|
| 必填内容 |
|
| 特殊孔属性 |
独立孔：
|
| 必填内容 |
|
| 过孔处理 |
|
| 必填内容 |
|
| 测试方式 |
|
|
|
| 必填内容 |
|
| 成型方式 |
|
|
|
|
|
|
| 必填内容 |
|
| 印周期 |
|
| 必填内容 |
|
| 需要发票 |
|
| 上传代付证明 |
|
| 完善开票信息资料 |
请先在增值税开票信息中完善基本资料信息! |
